Changzhou Xingyu Otomotiv Aydınlatma Sistemleri Co., Ltd.

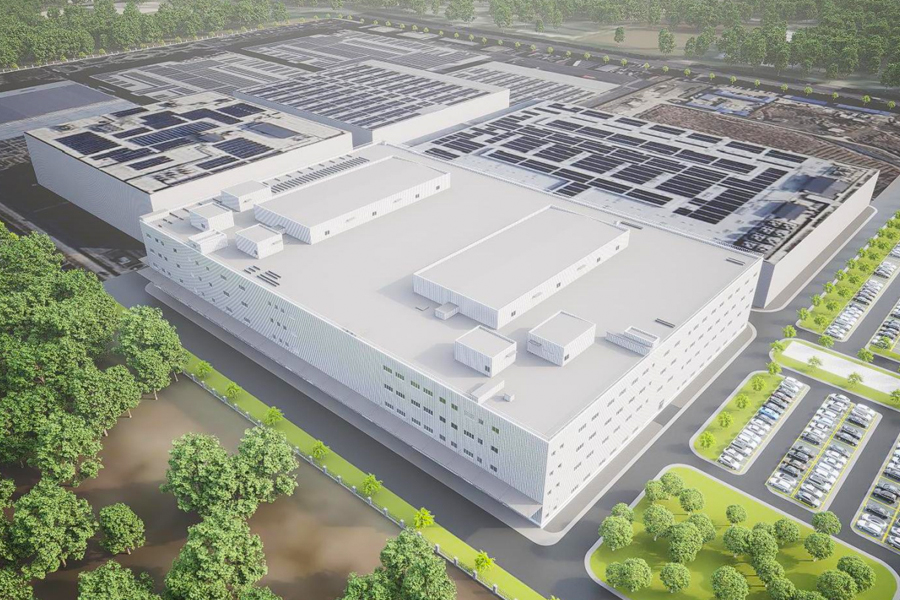

Changzhou Xingyu Automotive Lighting Systems Co., Ltd.'nin Akıllı Üretim Endüstri Parkı Elektronik Fabrika Projesi.

Changzhou Xingyu Automotive Lighting Systems Co., Ltd.'nin Akıllı Üretim Endüstri Parkı Elektronik Fabrika Projesi, Huanghe Batı Yolu'nun güneyinde ve Changzhou Şehri, Xinbei Bölgesi, Baotashan Yolu'nun batısında yer almaktadır. Projenin bina kullanım alanı 18.274,35 m2, toplam brüt taban alanı ise 74.977 m2'dir. Bina, yerden 4 kattan oluşmakta olup, planlanan bina yüksekliği 23.990 metredir.
Bu proje, yangına dayanıklılık derecesi II. Derece olan, otomotiv aydınlatma bileşenlerinin üretimi ve işlenmesi için kullanılan çok katlı Sınıf C Tip II endüstriyel binadır. Çatı, altı klima tesisi odası ve bir kazan dairesinden oluşan yedi küçük çelik yapı ünitesinden oluşuyor. Bunlar arasında, İklimlendirme Tesisi Odası 1 ve İklimlendirme Tesisi Odası 2 en temsili olanlardır ve her ikisi de aynı yapısal formlara ve taban alanlarına sahiptir.
Klima Tesisi Odası 1, kolon tabanlarının ankraj cıvatalarıyla sabitlendiği çelik kolon-kiriş yapısal sistemini benimser. Çelik kolonlar H şeklinde çelik kesitlerdir. Çatı seviyesinde yatay destek sağlanır ve sağlam bir çelik çerçeve sistemi oluşturmak için duvarlarda yuvarlak çelik boru bağlantı elemanları kullanılır. Çatı sistemi yalıtım yünlü tek katmanlı metal panelden oluşurken duvar sistemi tek katmanlı metal panelleri benimser.
Klima Santrali Odası 1'deki bir çelik çerçeve kirişi, toplam uzunluğu yaklaşık 28 metre olan üç çelik kirişten oluşmaktadır. Çelik kolonların ağırlığı yaklaşık 10,5 ton, çatı kirişlerinin ağırlığı ise yaklaşık 10,99 tondur. Çelik yapı malzemesi, tasarım gereksinimlerine uygun olarak seçilen Q355B çeliğidir.

Proje Zorlukları:
Duvar paneli sistemi, genel yapısal düzlük konusunda yüksek gereksinimler getiren çok sayıda bağlantı noktası içerir. Aynı zamanda panellerin düzlüğü kadar kurulum sırasındaki görsel kalitenin de sıkı bir şekilde kontrol edilmesi gerekmektedir.
