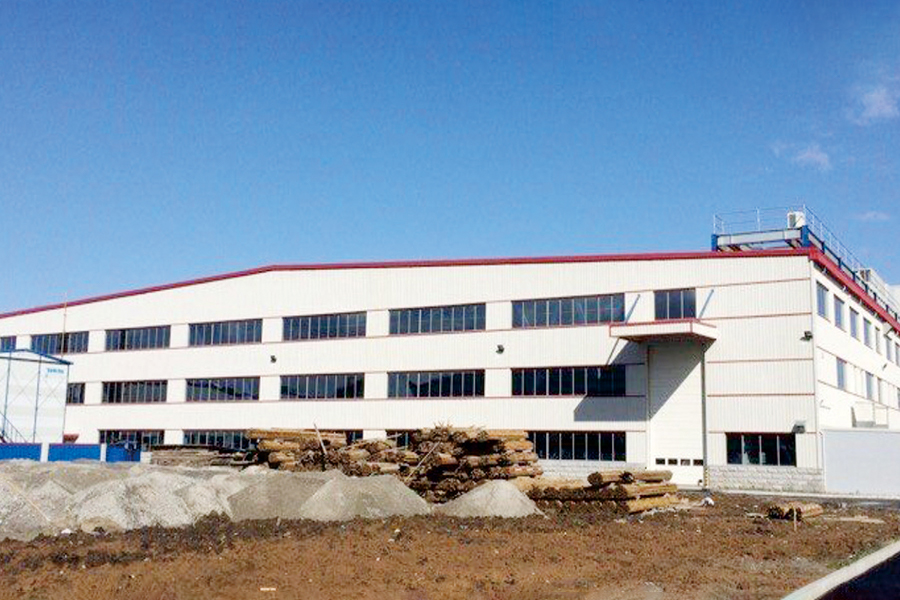

Changchun Elringklinger Ltd.

Changchun Elringklinger Ltd. Projesi
Projenin toplam inşaat alanı yaklaşık 8.600 m²'dir. Atölye 90,6 metre uzunluğunda ve 95,4 metre genişliğinde olup 35,8 m (31,6 m) 28,0 m açıklıklara ve 11,05 m bölme aralığına sahiptir. Bina yüksekliği 17,5 m olup toplam çelik tüketimi 1.123 tondur. Yapı öncelikle tek katlı olup kısmi çok katlı alanlara sahiptir.
Çatı kirişleri masif ağ H kesitli çelik kirişlerdir ve bazı yerel çelik kirişler kafes yapılar olarak tasarlanmıştır. Kolon tabanları ankraj cıvataları ile ankrajlanmıştır. Çelik kolonlar çoğunlukla katı gövdeli H-kesitli çelik kolonlardan ve kısmi kutu kesitli çelik kolonlardan oluşur. Yatay çatı desteği ve kolonlar arası destek, sağlam bir çelik çerçeve sistemi oluşturmak için hem enine hem de boyuna yönlerde düzenlenmiştir.

Zarf Sistemi:
·Çatı dış paneli: 0,6 mm / 490 profil / galvaniz / PVDF kaplama
·İzolasyon: 100 mm / 16 kg/m² alüminyum folyolu izolasyon yünü
·Çatı iç paneli: 0,476 mm / Q900 profil / PE / galvanizli
·Duvar dış paneli: 0,6 mm / alüminyum-çinko kaplı çelik / PVDF kaplama
·İzolasyon: 100 mm / 16 kg/m² alüminyum folyolu izolasyon yünü
·Duvar iç paneli: 0,476 mm / Q900 profil / PE / galvanizli

Proje Zorlukları:
Bu Alman yatırımlı bir proje. Yapısal sistem hem H kesitli çelik kolonları hem de kutu kesitli kolonları içerir. Çatı yapısı H-kesitli çelik kirişlerin yanı sıra sahada monte edilen kafes tipi çelik kirişlerden oluşur. Tutarsız yükseklik seviyelerine sahip kısmi zemin kirişleri de vardır ve bu da karmaşık bir yapısal sistemle sonuçlanır. İnşaat kış aylarında, düşük ortam sıcaklıklarında ve inşaat süresi boyunca minimum -20°C sıcaklıkta gerçekleştirildi. Bu zorlu koşullar altında, şirketin satın alma, yönetim ve inşaat ekipleri, çeşitli olumsuz faktörlerin üstesinden gelmek için yakın bir şekilde birlikte çalıştı ve sözleşme gerekliliklerine tamamen uygun olarak, kalite, miktar ve güvenlik garantisiyle tüm sözleşme işlerini zamanında ve başarıyla tamamladı.
