Jiangyin Boway Machinery Complete Equipment Co., Ltd. Projesi

Projeye Genel Bakış:

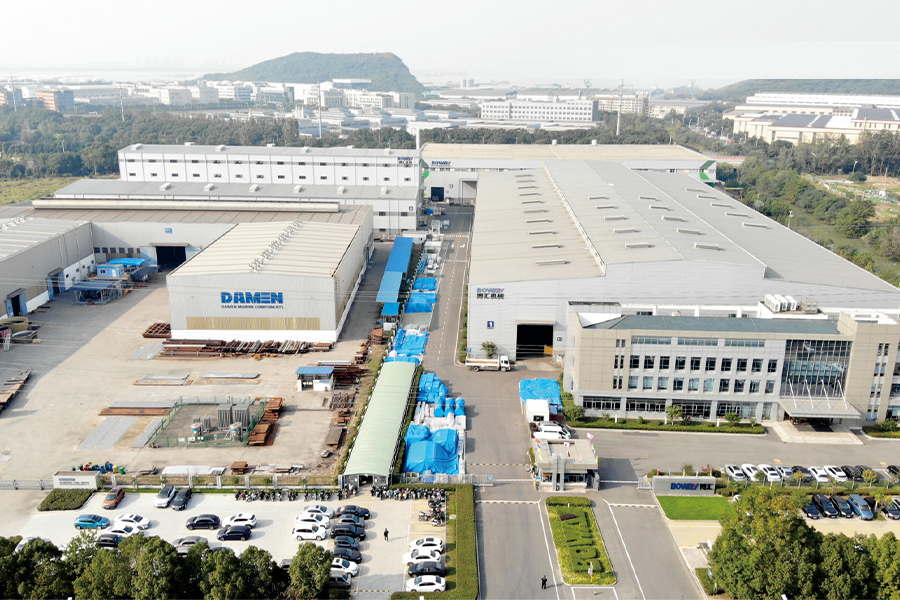

Bu proje, doğuda Keji Bulvarı, güneyde Chengzhang Otoyolu ve kuzeyde Yanghuan Yolu ile sınırlanan, Jiangsu Eyaleti, Jiangyin Şehri, Chengdong Alt Bölgesinde yer almaktadır. Projenin toplam brüt taban alanı yaklaşık 18.016 m²'dir. Atölye No. 3 ve Atölye No. 4 olmak üzere iki adet çelik yapılı fabrika binasını içermektedir.

3 Nolu Atölye 7.520 m² inşaat alanına sahip olup, 128 m uzunluğunda, 63 m genişliğinde ve 26 m saçak yüksekliğindedir. Sütun aralıkları 7,4 14 @ 8 7,4 m'dir. Tek açıklıklar sırasıyla 21 m, 24 m ve 18 m'dir. Sütun tabanları soket tipi temelleri benimser ve sütunlar kompozit kafes çelik sütunlardır. Çatıda masif ağ çelik kirişler kullanılıyor. Hem çatı desteği hem de sütunlar arası destek için enine ve boyuna destek sağlanarak stabil, sert bir çerçeve sistemi oluşturulur.

4 No'lu Atölye 2.395 m² inşaat alanına sahip olup, uzunluğu 64 m, genişliği 32 m, saçak yüksekliği 17 m'dir. Kolon aralıkları 7,4 m ve 8 m, tek açıklık ise 32 m'dir. Kolon tabanları ankraj bulonları ile ankrajlanmış olup, H kesitli çelik kolonlar kullanılmıştır. Çatı, uzunlamasına ve enine destek sistemi ile sağlam ağ çelik kirişleri benimser. Kısmi bir asma kat bulunmaktadır.

Bu projenin toplam çelik yapı ağırlığı yaklaşık 1.200 tondur. Tasarım gereksinimlerine göre seçilen çelik malzemeler arasında Q355B, Q355C ve Q235B bulunmaktadır.

İnşaat Süresi:
Başlangıç tarihi: 1 Ekim 2021
Tamamlanma tarihi: 30 Mayıs 2022
