Procter & Gamble Jiangsu Ltd.

Jiangsu Procter & Gamble Projesi

Proje Adı:
Procter & Gamble Jiangsu Ltd.'nin Yıllık 46.000 Ton Şampuan ve Vücut Yıkama Ürünü Üretimiyle Genişletme Projesi

Bu projede çelik çerçeve yapı sistemi benimsenmiştir. Binanın kısmi asma katları olan üç yer üstü katı vardır. Bina 36,75 metre uzunluğunda, 15,9 metre genişliğinde ve 14,5 metre çatı yüksekliğine sahip. Tesisin kolon aralıkları 7 ila 9 metre arasında değişmektedir. Sütun tabanları, H-şekilli çelik sütunlara sahip, ankraj cıvatasıyla bağlantılı tabanları benimser.

Çelik yapının toplam ağırlığı yaklaşık 180 tondur. Çelik kolonlar kare içi boş kesitlerdir ve çelik kirişler sıcak haddelenmiş H-şekilli çeliktir. En uzun tek çelik kolon yaklaşık 14,5 metre uzunluğunda ve yaklaşık 3,5 ton ağırlığındadır. Tasarım gereksinimlerine göre kullanılan çelik kaliteleri Q355B ve Q235B'dir. Kumlama Sa 2,5 yüzey hazırlığında yapılır.

Proje Zorluğu 1: İmalat ve Montaj Doğruluğunun Kontrolü
Analiz:
Yetersiz üretim doğruluğundan veya kurulum ölçümlerindeki hatalardan kaynaklanabilecek herhangi bir sapma, kurulum programını ciddi şekilde etkileyecek ve bazı ekonomik kayıplara neden olacaktır. Bu nedenle, imalat ve montaj doğruluğunun kontrolü bu projenin önemli bir odak noktasıdır.

Proje Zorluğu 2: Çatı Su Yalıtımı (Sızıntı Olmaması Sağlanmalıdır)
Analiz:
Bu tesisin çatı sistemi, tüm çatı kaplama sistemi boyunca inşaat detaylarına çok yüksek gereksinimler getiren 360° kilitli dikişlere sahip dik kenet sistemini benimser. Detayların yanlış işlenmesi çatı sızıntısına neden olabilir.

Genişletilen tesisin pano sisteminde renkli kaplamalı çelik duvar panelleri kullanıldığı için, dış paneller 0,5 mm kalınlığında alüminyum-çinko florokarbon kaplamalı Baosteel beyaz-gri WA-1026 dikey paneller, iç paneller ise 0,4 mm kalınlığında alüminyum-çinko beyaz-gri 900 tipi panellerdir. Bu, genel duvar düzlüğü ve duvar aşıklarının düzlüğü konusunda çok yüksek gereksinimler getirmektedir. İnşaat süreci yakın koordinasyonla birden fazla prosedür içerir. Herhangi bir prosedürde kalite sorunları varsa, bunun projenin genel inşaat kalitesi üzerinde önemli bir etkisi olacaktır. Bu nedenle yüksek standartlar, katı gereksinimler, yakın iletişim ve titiz inşaat esastır.

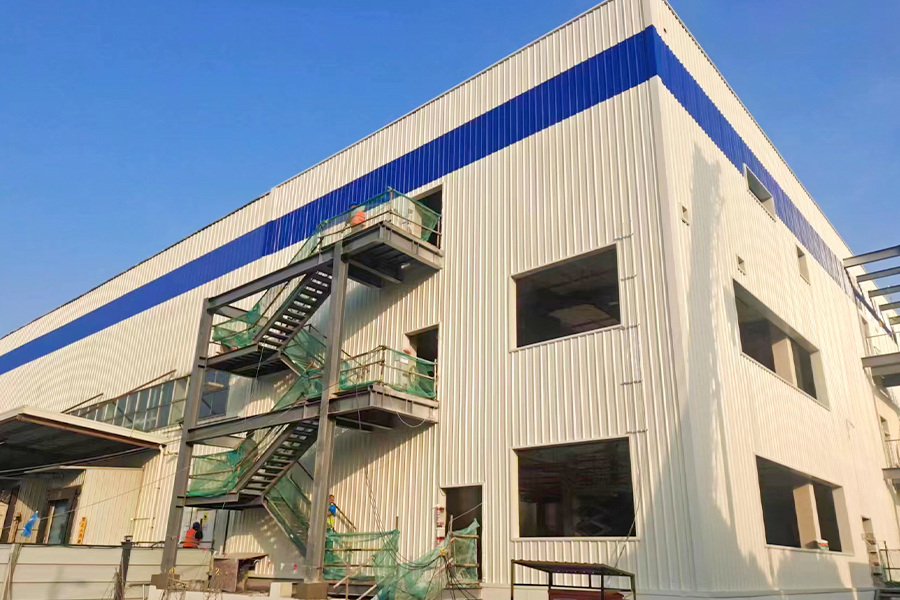

Aşağıdaki resim şirketimizin Dalian Yaming Automotive Parts için yeni inşa edilen tesis projesini göstermektedir. Kurulum sonuçları sahadaki tüm taraflarca tanındı ve onaylandı.
