Georg Fischer Döküm Çözümleri Shenyang Co., Ltd

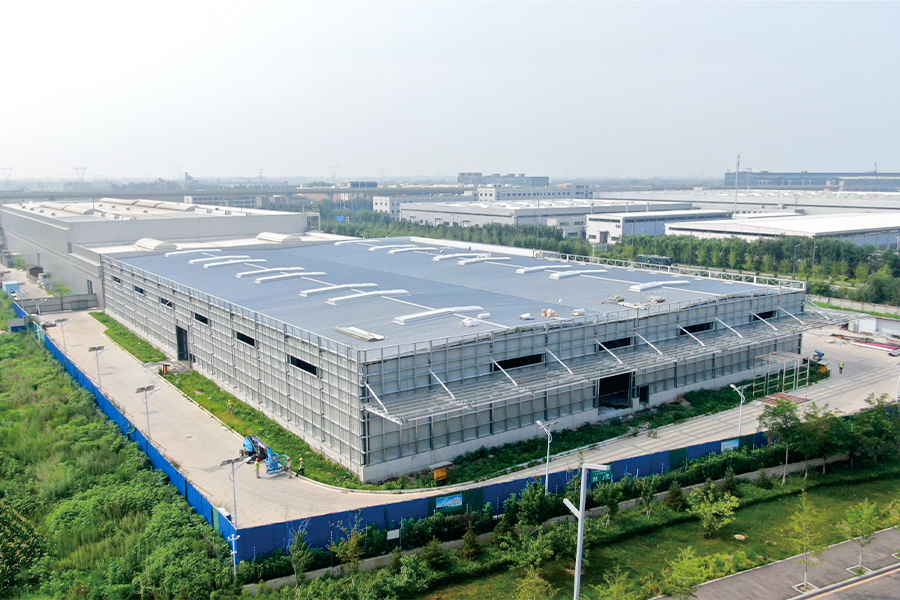

Georg Fischer Casting Solutions Shenyang Co., Ltd. Faz I ve Genişletme Projesi Çelik Yapı İşleri

Aşama I Projesi:
1 No'lu Atölye D Bölgesi'nde bina 21,5 m uzunluğunda, 45 m genişliğinde ve 8,5 m çatı yüksekliğindedir.
F ve G bölgeleri 54,8 m uzunluğa, 45 m genişliğe ve 14,51 m sırt yüksekliğine sahiptir.
Projede çelik kirişli betonarme kolonlar kullanılıyor. Çatı sistemi, üstüne su geçirmez membran monte edilmiş çelik zemin döşemesinden oluşur. Duvar sistemi, dış çelik çerçeveli yığma duvarlardan ve taş yünü sandviç panellerden oluşmaktadır.
Farklı işlevsel gereksinimlere göre, farklı genişlik ve yüksekliklerdeki birden fazla bina birleştirilir. Parapet yükseklikleri sırasıyla 15,5 m, 11,3 m, 10 m ve 7 m'dir. Maksimum açıklık 27,4 m'dir. AA-D ızgara hatları boyunca birkaç adet 50 tonluk tavan vinci kuruludur.
Her bir çelik çerçeve kirişi, yaklaşık 27,4 m'lik tek açıklığa sahip beş çelik kiriş bölümünden oluşur. Çatı kirişlerinin toplam ağırlığı 180 tonun üzerinde olup, vinç kirişlerinin ağırlığı ise yaklaşık 100 tondur. Çelik malzemeler tasarımda belirtildiği gibi Q355B ve Q235B'dir.

Faz I Genişleme Projesi:
2 No'lu Atölye 97,54 m uzunluğa, 67,1 m genişliğe, 9,7 m yüksekliğe ve maksimum 33,46 m açıklığa sahiptir. Çelik malzemeler tasarım gereksinimlerine uygun olarak Q355B ve Q235B'dir.
Yapı, çelik kolon ve kirişlerden ve masif H-kesitli çelikten yapılmış çatı kirişlerinden oluşuyor. Kolon tabanları ankraj cıvataları ile ankrajlanmıştır. Çelik kolonlar ve kirişler H kesitlerini benimser. Çatı desteği ve sütunlar arası destek, stabil bir rijit çerçeve sistemi oluşturmak için hem enine hem de boyuna yönlerde sağlanır.

Ana Yapısal Açıklama:
Ana çerçeve, kaynaklı H-kesitli çelik kolonlar ve kirişlerle birlikte Q355B çeliğini kullanır. Tüm çelik bileşenler Sa 2,5 derecesine kadar kumlanmıştır. Çatı ve duvar aşıkları galvanizli Q355B çelik şeritlerden oluşturulmuştur.
Malzeme Deposu No. 7:
Malzeme depolama sahasının uzunluğu 11 m, genişliği 48 m, konsollu saçak yüksekliği 6,55 m ve açıklığı 11 m'dir. Çelik malzemeler tasarım gereksinimlerine göre Q355B ve Q235B'dir.
Yapı, katı ağ H-kesitli çelikten yapılmış çatı kirişleriyle birlikte çelik kolon ve kirişleri benimsiyor. Kolon tabanları ankraj cıvataları ile ankrajlanmıştır. Çelik kolonlar hem H kesitli kolonları hem de kutu kolonları içerir. Çatı desteği ve sütunlar arası destek, enine ve boyuna yönlerde düzenlenerek sağlam bir çelik çerçeve sistemi oluşturulur.
