Boral silo çelik platformu ve yürüme yolu çelik yapısı başarıyla teslim edildi

I. Projeye Genel Bakış

Bu proje Boral silosuna ait çelik platform ve yürüme yolu çelik yapısının imalatıdır. Müşteri Avustralyalı Boral Concrete Ltd.'dir. Proje Sidney, Avustralya'da bulunmaktadır ve teslimat şekli Ex-Work (EXW)'dir. Tasarım aşamasında yüklenici, müşteri tarafından sağlanan Tekla modeline göre tasarımı geliştirecektir. Teslimatlar arasında silonun çelik platformu, yürüyüş yolları, basamaklar, çelik ızgara ve korkuluklar gibi komple çelik yapısal bileşenler yer alıyor. İmalat süresi 30 gündür.

II. Proje Kapsamı ve Teknik Standartlar

1. İşin Kapsamı: Çizimlerin ayrıntılı tasarımı, hammadde tedariki, bileşen imalatı, korozyon önleyici kaplama, paketleme ve teslimat/nakliye koordinasyonu.

2. İmalat Hassasiyeti: Birleştirilmiş kaynaklı kiriş ve kolonların boyutları ve negatif sapmaları ulusal standartlara uygun olmalıdır; kaynak kalitesi standartlara uygun olmalıdır; platformların, ızgaraların, korkulukların ve merdiven boşluklarının montaj hassasiyeti, çizimlerin ve yerinde kurulumun gerekliliklerini karşılamalıdır.

3. Korozyon Önleyici Kaplama: Jotun marka boya sistemi; Çelik ızgaralı yürüme yolu panelleri ve ızgaralı merdiven panelleri hariç diğer tüm bileşenler aşağıdakilere uygun olacaktır:

1. Astar: İki bileşenli epoksi çinko açısından zengin boya, kuru film kalınlığı 100μm

2. Son kat: Akrilik poliüretan boya, kuru film kalınlığı 60μm

3. Toplam boya filmi kalınlığı ≥160μm; boya rengi BS676 standardına uygun, korkuluklar Y14.4 renk koduna uygun olacaktır.

4. Paketleme ve Teslimat: Bileşenler, montaj ilişkilerine göre makul bir şekilde monte edilir ve paketlenir. Korkulukların, basamakların ve platform ızgaralarının boyutlarının tamamının doğru olduğu garanti edilir. Üretim tamamlandıktan sonra paketleme listesi hazırlanır ve tedarikçi konteyner yüklemesi için müşteri ile işbirliği yapar ve malların konteynere yüklenmesinden sorumludur.

III. Proje İlerlemesi ve İşleme Durumu

Kayıt İşleniyor (Fotoğraflar)

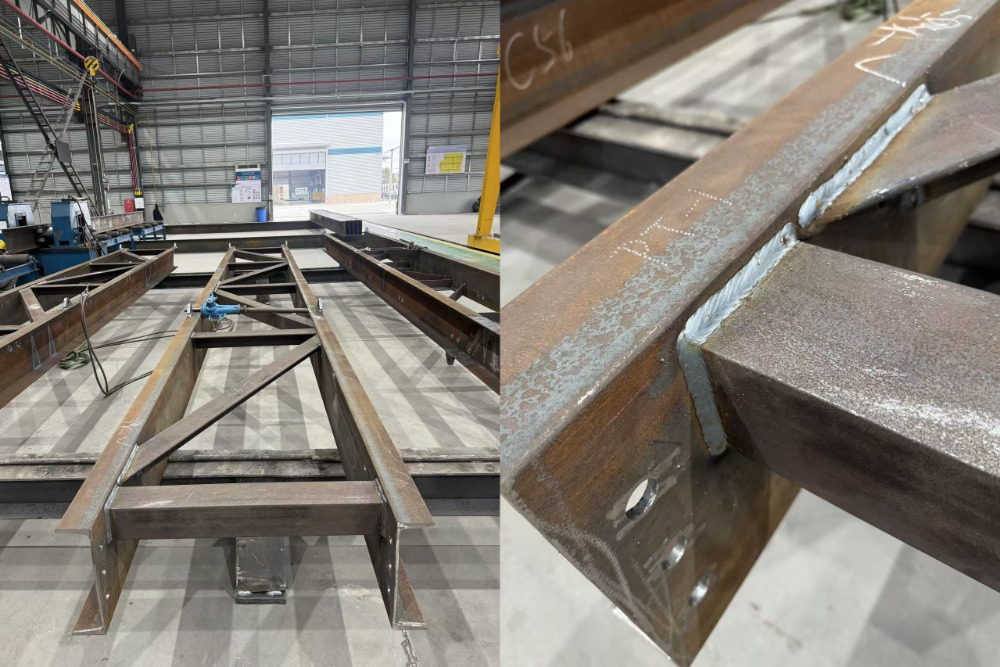

• Bileşen Kaynak ve Şekillendirme Aşaması

Bileşenler, tam nüfuziyetli bir kaynak işlemi kullanılarak kaynaklanır; bu, gözeneklilik ve cüruf kalıntıları gibi kusurlardan arınmış, estetik açıdan hoş, tam ve tekdüze kaynaklarla sonuçlanır. Ana yapı monte edildikten ve kaynaklandıktan sonra, genel boyutların ve düzlüğün tasarım ve ulusal standartlara uygun olmasını sağlamak için aletler ve krikolar kullanılarak hizalanır ve sonraki kurulumun doğruluğunu garanti eder.

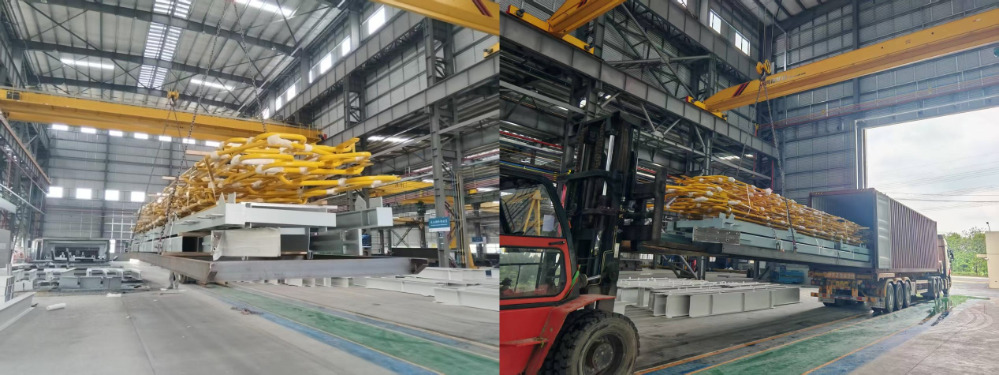

• Bitmiş Bileşen Boyama ve Kaldırma Aşaması

Bileşenler korozyon önleyici boya ile kaplandıktan sonra renk tekdüze olur ve boya filmi kalınlığı standartlara uygundur. Genel kaldırma için özel kaldırma ekipmanları kullanılır. Sarı korkuluklar gibi hassas parçalar, kaldırma sırasında hasar görmesini önlemek için uygun şekilde korunup sarılarak bitmiş ürünün bütünlüğü sağlanır.
